인체의 3차원 측정기술

  • 작성자최고관리자
  • 작성일자2014-03-19 22:36
  • 조회수1649

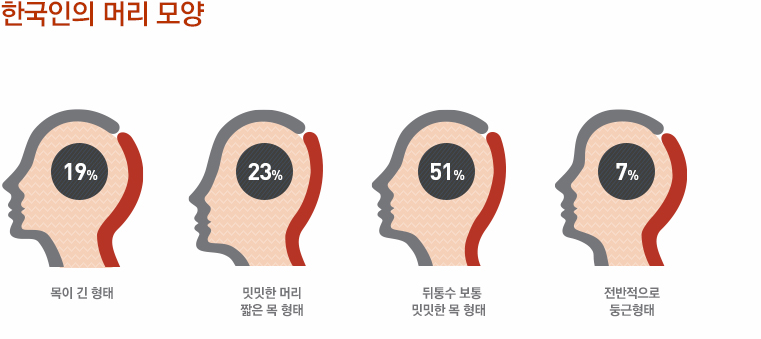

한국인의 머리 모양 | 목이 긴 형태 : 19% | 밋밋한 머리 짧은 목 형태 : 23% | 뒤통수 보통 밋밋한 목 형태 : 51% | 전반적으로 둥근형태 : 7%

우리몸 입체형상, 특성 제공 베개등 생활제품 설계 도움
한국인의 머리 모양을 레이저로 측정하면 옆의 4가지 형태로 분류되며 이를 통해 맞춤베개 등 다양한 관련 제품생산에 활용할 수 있다. 3차원 인체측정방법이 새로운 인체측정기술로 주목 받고 있다. 3차원 측정법은 우리 몸과 관련한 제품을 설계하고 평가하는데 실제적으로 필요한 인체의 입체형상을 제공할 수 있다. 일상생활에서 사용되는 모든 제품은 사용하기 편리하도록 우리의 몸 크기 및 기능에 적합하도록 설계 제조돼야 한다. 특히 체형특성이나 치수와 관련이 큰 제품들은 제품설계의 기본이 되는 인체에 대한 3차원적 정보가 필요하다. 3차원 데이터는 인체의 체적, 표면적, 윤곽선 등과 같이 2차원 자료로는 계산할 수 없는 많은 자료를 측정, 계산할 수 있다. 산업 전반에서 실제 제품들의 디자인 대부분이 3차원이므로 단순한 2차원적 데이터로는 해결할 수 없는 부분을 포함해 모든 가능한 데이터들을 얻는다. 인체측정방법에는 줄자 등 기구를 이용하는 방법 슬라이딩 게이지를 표면에 접촉시켜 인체의 횡단, 종단면의 형상을 얻는 방법 등의 직접측정방식과 특수 광원에 의해 만들어진 등고선 줄무늬로 인체를 계측하는 모아레법 레이저와 컴퓨터를 이용하여 인체의 몸통전체를 360도 방향에서 1∼2 ㎜ 간격으로 자동 계측하는 3차원 형상측정방법 등 간접방식이 있다. 간접식에는 또 사진상으로 치수나 형태를 파악하는 방법 광선을 인체에 반사시켜 3차원 좌표치로 정보를 얻는 방법 등도 있다.

정밀하고 복잡한 측정에 유효하고도 유연하게 대응할 수 있는 3차원 측정기술
과거 2차원적인 측정으로 불가능하였던 인간의 수많은 형상 및 행동(동적자료)들이 컴퓨터 및 사진형상학(Photogrammetry)의 발전으로 보다 정확하게 분석할 수 있게 됐다. 3차원 측정기술을 이용해 얻은 인체에 관련된 자료들은 인간을 대상으로 하는 모든 산업체에 활용된다. 특히 3차원 측정결과인 형태데이터를 필요로 하는 분야에서는 그 활용도가 다양하다. 3차원 측정기술을 이용, 인체의 머리부분을 측정한 치수와 형상자료를 토대로 베개 형상을 디자인하고 적합한 베개를 선정하는 프로그램을 개발한 예가 있다. 1차적으로 3차원 스캐너를 이용, 머리 형상을 분석해 형태를 분류하고 각 개인의 머리 형상에 맞는 편안한 베개의 형상을 디자인한 후 베개의 물리적 특성과 머리무게의 인체특성을 파악, 적합한 베개 디자인 형상과 높이, 경도를 정하는 것이다. 일상생활에서 인간이 사용하는 모든 제품들은 인간의 신체 크기 및 기능성에 적합하도록 설계 제조돼야 한다. 따라서 필연적으로 사용자의 인체에 대한 3차원 정보가 필요하며 정밀하고 복잡한 측정에 유효하고도 유연하게 대응할 수 있는 3차원 측정기술이 요구되고 있다.
